ELECTRIC DISCHARGE MACHINES 방전가공기 - CNC-430
CREATOR PRECISION CO LTD
대만
공유
문의제품설명
- Tablet travel（X axis）: 400 mm
- Tablet travel（Y axis）: 300 mm
- Tablet travel（Z axis）: 320 mm
제조사 ‘CREATOR PRECISION CO LTD’ 에서 직접 판매하는 제품입니다.
통/번역 서비스는 다아라몰(1588-0914)로 문의바랍니다.
최소 구매 수량 : 1 주문 수량 단위 : 1
0 원 이상 구매시 할인 견적 요청 가능
- 제품옵션
- 제품정보
- 제품리뷰/문의
- 반품/교환
CREATOR PRECISION
ELECTRIC DISCHARGE MACHINES 방전가공기 - CNC-430
1개의 품번을 선택하실 수 있습니다.
CREATOR PRECISION
견적거래
-감소
+증가
/ CNC-430
Specifications of power supply unit:
| Item | Unit | CR-6C | ||||
|---|---|---|---|---|---|---|
| Specification | 50A | 75A | 100A | 150A | 200A | |
| Input voltage | 3Φ V | 220.415 | 220.415 | 220.415 | 220.415 | 220.415 |
| 380.440 | 380.440 | 380.440 | 380.440 | 380.440 | ||
| Input power | KVA | 5 | 8 | 10 | 15 | 20 |
| Working voltage (No load) | V | 100 | 100 | 100 | 100 | 100 |
| High voltage | V | 150 or 270 | 150 or 270 | 150 or 270 | 150 or 270 | 150 or 270 |
| Min. ON TIME | μs | 1 | 1 | 1 | 1 | 1 |
| Min. OFF TIME | μs | 1 | 1 | 1 | 1 | 1 |
| Max. cutting speed | mm3 / min | 480 | 720 | 1050 | 1550 | 2000 |
| Best surface finish | μmRa. | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Min. electrode wear rate | % | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Weight | kg / lbs | 165 / 363 | 180 / 396 | 205 / 452 | 205 / 452 | 205 / 452 |
Specification for machine unit:
| Item | Unit | Model : CNC-430 | ||||
|---|---|---|---|---|---|---|
| Table travel (X axis) | mm / inch | 400 / 15.8 | ||||
| Table travel (Y axis) | mm / inch | 300 / 11.8 | ||||
| Table travel (Z1 axis) | mm / inch | 320 / 12.6 | ||||
| Work head travel (Z2 axis) | mm / inch | |||||
| Work table dimension (L x W) | mm / inch | 650 x 320 / 25.6 x 12.6 | ||||
| Distance between plate and table | mm / inch | 675 / 355 | ||||
| Work tank inner dimension (W x D x H) | mm / inch | 935 x 556 x 352 / 36.8 x 21.9 x 13.9 | ||||
| Max Capacity of dielectric fluid | Litre / Gallon | 450 / 113 | ||||
| Max. electrode weight | kg / lbs | 75 / 165 | ||||
| Max. workpiece weight | kg / lbs | 1000 / 2200 | ||||
| Machine unit dimensions (W x D x H) | mm / inch | 1150 x 1700 x 2280 / 45.3 x 66.9 x 89.7 | ||||
| Machine unit weight | kg / lbs | 2300 / 5066 | ||||
- 3 AXES C5 GRADE BALLSCREW
- 3 AXES NSK LINEAR SLIDE
- RAM TYPE STRUCTURE
- HIGH STIFFNESS DESIGN
- GOOD DYNAMIC RESPONSE
- WORKING EFFICIENCY WON¡¦T BE AFFECTED BY WORKPIECE LOAD
- HIGH STIFFNESS Z AXIS FEED SYSTEM
- GOOD DYNAMIC RESPONSE
COMPUTER ANALIZED STRUCTURE:
Machine Features:
- FC-30 casting made from Furan No-Bake Molding system.
- High precision and strength Quill assures excellent eroding.
- High precision and strength Quill assures excellent eroding.
- High precision and strength Quill assures excellent eroding.
- X, Y and Z axes are driven by DC servomotor.
- X, Y and Z axes equipped with 1u high precision linear scale.
- Central Lubrication system.
- Rar type structure with, X,Y,Z axis linear bearings for steady movement and processing.
- Pentium PC-Base CNC controller.
- 15 inch color Monitor.
- User friendly Man-Machine Interface.
- Ten-step depth eroding depthtable.
- Built in eroding parameter libraries for different material.
- Intelligent ARC prevention system.
- Special material eroding circuit. (Option)
- Path retrace function for flush during undercut.
- MPG. (optional)
- Multiple orbital eroding pattern with 3D orbit available.
- Automatic cutting condition generator.
- Rectangular and circular point layout available.
- Automatic edge detecting and Centering functions.
- Automatic touch point mem orize function.
- Simult aneous 3D motion and eroded path graphical display.
- Special material eroding circuit. (Option)
- Path retrace function for flush during undercut.
- MPG. (optional)

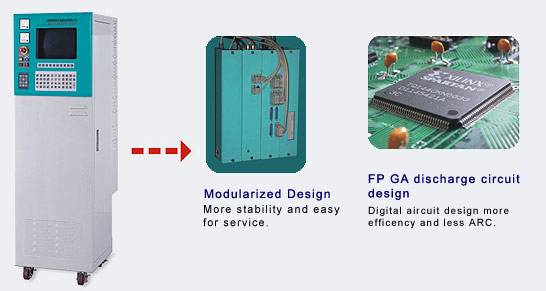

CONTROLLER
Controller Box Features:
Cutting supervise | Intelligent cutting chart | System diagnose |
 |  |  |
Square Pattern Eroding With Orbit | Circuit Pattern Eroding With Orbit | |
 |  |
Automatic edge detecting and centering functions

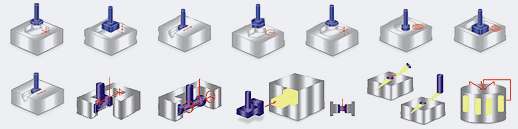

2D/3D Orbit function 2D/3D:
Orbit:
APPLICATIONS
SOPHISTICATED MIRROR FINISH, HIGH PRECISION AND HARDNESS PROCESS
APPLICATION Such as
Precision Tungsten Steel Mould, Electronic Parts Mould, Injection Mould, Die Casting Mould, Mirror Injection Mould and Progressive IC Die Mould etc.
 |  |  |
 |  |  |
ACCESSORIES
3R ATC system:
2. Build in C axis :
